SITANS FUS380西门子超声波热量表为双声道超声波流量计，有电池供电和电源供电两种供电模式。专业为区域供热系统，暖通空调系统，水利系统设计的一款仪表。符合EN1434 class2 和 OIML R75 class2 认证标准。西门子超声波热量表在供热领域驰骋多年。

济南工达是西门子超声波热量表全国唯一授权代理，最大库存，最低价格，为您提供最优质的服务！

24小时为您提供技术服务，销售工程师：孔功，电话18653198028，qq：1319331276

西门子超声波热量表其中有两种类型仪表

FUS380: 通用型参数可设置
FUE380: 认证型参数不可修改

以上两种类型的仪表均具有一体/分体两种安装方式。
西门子超声波热量表分体最大安装距离为30米。

FUS380的仪表参数出厂设定完成后在仪表面板上不能修改，只有通过厂家提供的专用
软件以红外通讯方式修改。
FUE380的仪表参数出厂设定完成后被硬件锁死无法修改。
一体型仪表的最高适用温度为120摄氏度

西门子超声波热量表分体型仪表的最高适用温度为200摄氏度

西门子超声波热量表安装要求

仪表安装时有直管段要求.为了使仪表能更好地发挥出其性能，我们要求上下游
有一定的直管段。同时要求法兰与垫圈必须对中。确保流量计安装出不会出现
管道不满管或气泡过多。

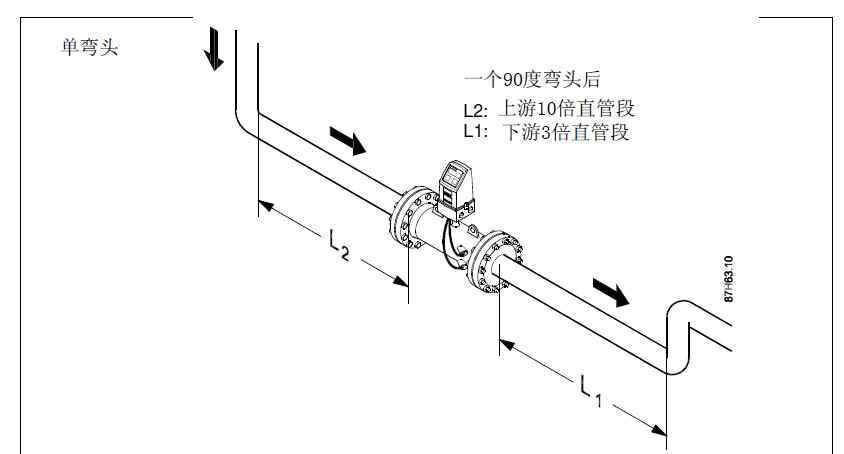

西门子超声波热量表安装示意图：

西门子超声波热量表分体/一体变送器的安装

变送器可分体安装在一个安装支架上。
变送器可电池供电也可电源供电，请注意仪表上的标示。如果连接错误将会
造成仪表受损。
一体化仪表的传感器电缆出厂前安装完毕，分体仪表的传感器电缆需现场安装。
现场同时需要安装电源与信号输出电缆
安装保温层
电缆连接
两种类型的仪表均可安装保温层
尤其一体型仪表我们建议加装保温层，这样可以保证在测量高温液体时变送器接受的热辐射更小。
电气连接

西门子超声波热量表电源供电型，也可添加电池供电功能。

电池供电型仪表使用的是非充电电池，寿命六年。
电源附加电池备份型FUS380当主电源供电中断时，备份电池会自动供电保持仪表正常工作。
其工作的时间取决于断电的时间长度，通常情况下如果主电源平均每天断电1小时，此1块备份
电池至少工作6年。
主电源连接完成仪表正常工作后，在仪表显示屏上会有一个表示，它表明仪表工作正常。如果
主电源连接故障，以表会在电池供电下继续工作，但此种情况下电池的使用时间将会降低。


西门子超声波热量表电池的安装

电池供电型SITANS FUS389 配备2块3.6V电池，正常情况下使用寿命6年
电池的安装如下图所示：
将仪表壳电池盒盖打开， 将电池装入同时不要忘记连接接线端子。
注意：
厂家建议每5年更换一次电池
电池更换不会影响累计测量值，此值可以通过软件进行清零。


西门子超声波热量表变送器的安装

首先将变送器主机旁的螺丝松开，将表头取下。
安装支架固定前，应预留出底端或侧面进线口的安装空间。
传感器信号线的连接
SITANS FUS380

变送器的安装
首先将变送器主机旁的螺丝松开，将表头取下。
安装支架固定前，应预留出底端或侧面进线口的安装空间。
传感器信号线的连接
SITANS FUS380 有4根信号连接电缆。此电缆为通用型电缆，不需配对安装。
取下接线端子板时，应现松开地线连接端子。从侧面或底端将信号线引入，注意预留在界限盒
内的信号线不要过长，通常由100mm即可。


电缆1A和1B为第一通道，1A为上游，1B为下游
电缆2A和2B为第一通道，2A为上游，2B为下游
注意：
不要随意改变信号线的长度，否则会影响测量精度。

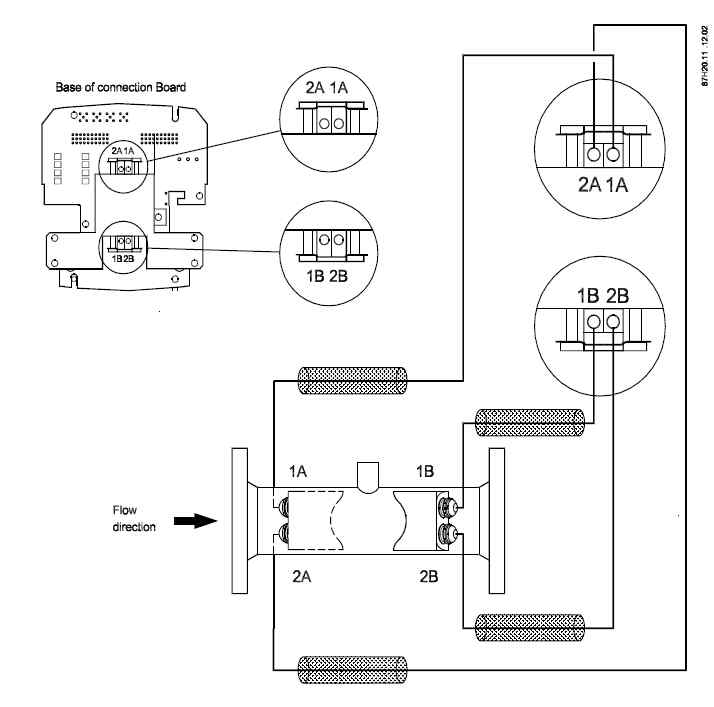

内部接线示意图：


FUE950 脉冲当量设置
脉冲输出A端子,56/57:
脉冲值必须依照仪表铭牌上的标注进行设定。
SITANS FUE380 的出厂设置 (脉宽5 ms)

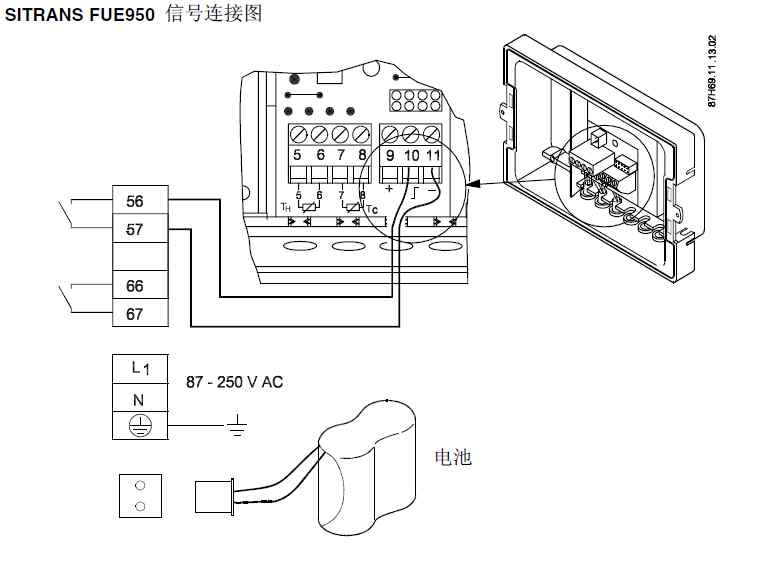

SITRANS FUE950

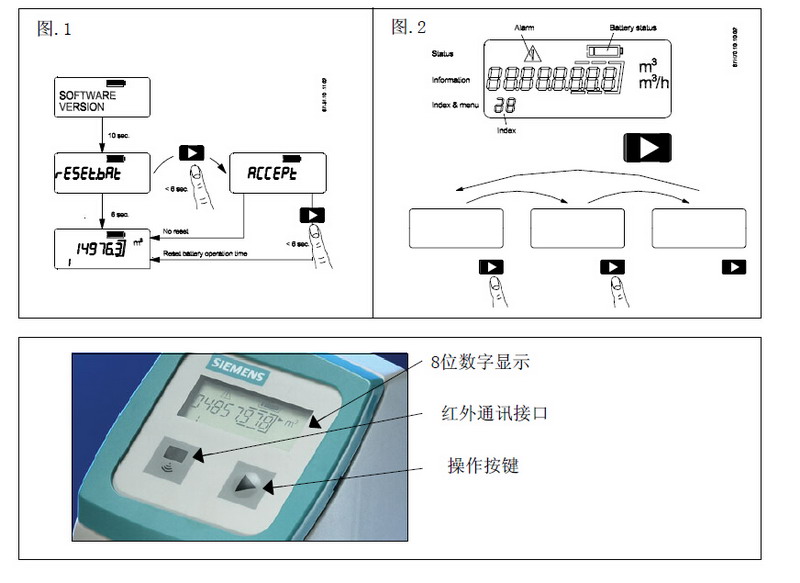

西门子超声波热量表一键操作流程图​
