西门子Climatix控制器替代Saphir控制器
来源:本站 作者:西门子温控阀 发布:2012/2/25 修改:2012/6/21
隶属:技术文档 点击:4063

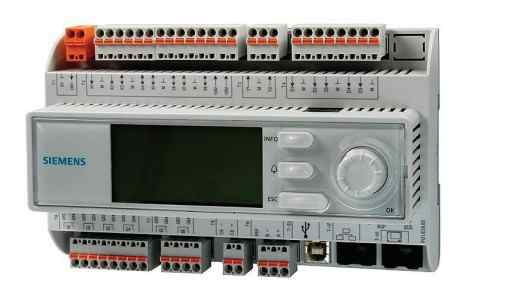

西门子Climatix控制器
具备测量、控制与监视功能的直接数字控制器 (DDC)
Climatix控制器型号
POL635.XX/XXX
POL636.XX/XXX
POL638.XX/XXX
POL638.70/XXX
POL63X 控制器为暖通空调、制冷和区域供热而专门设计。
Climatix控制器特性
* 可自由编程 (SAPRO)* 面向对象编程的图形化编辑工具 (SAPRO)
* 可通过外围设备总线接本地或远程 I/O 扩展模块进行扩展
* 供电电源为 AC 24 V 或 DC 24 V
8 个通用 I/O (对模拟或数字信号输入/输出可配置)
板载 DC 24 V 电源为有源传感器供电
5 个数字输入(无源输入)
2 个模拟输出 (DC 0…10 V)
6 个继电器输出(常开触点)
板载 RS-485 接口支持 Modbus RTU 模式
全模式 modem RS-232 端口用于远程服务
* 过程总线支持室内温控器和远程 HMI (DPSU)
最多可配置 3 个增强通讯模块,支持 BAS 楼宇系统集成
* 本地服务接口支持人机界面 (RJ45) 和 PC 服务工具 (USB)
* 用于应用程序和操作系统升级的 SD 卡
LON 现场总线(仅适用于 POL636.00)
* 支持远程或本地服务的以太网端口,可使用标准浏览器(仅适用于 POL638.00)
* 工作温度 -20…60
Climatix控制器系统
基于智能通讯的控制系统
多样化应用
通过智能菜单选择不同的功能块,ClimatixDH 控制器能够构建出一个最多配置四个供热回路、三个前置调节器和两个生活热水回路的区域供热站。功能块可以灵活进行组合,实现丰富的应用。要做到这些并不需要专用的工具或者编程知识。对于 OEM 来说这点具有很高的灵活性,并且缩短开发周期和节约开发成本。调试参数表可以在不同控制器之间复制,节约调试时间。
成熟的控制算法
功能块构建于西门子楼宇科技成熟的控制算法基础之上。和其他同类的自由编程的解决方案相比可节省高昂的开发和测试费用,因此可减少开发支出。
文本人机界面
具体应用功能的操作很简单,它根据使用者的需求进行设计。菜单文本有多种语言供选择,也可以在标准菜单语言中增加新的语言,当然也能支持特殊字符或文字例如俄语或者汉语,这点可方便新市场的开发。需要的话我们可为 Climatix DH 选配触摸屏。
服务工具
使用 Scope 调试工具能够实现在高度自动化的生产中进行参数设定。通过特殊功能,例如在线测试功能,能够在现场进行功能测试。扩展模块允许 OEM 以模块化的模式进行供热站开发和设备供应。在Climatix DH 主控制器中配置基础功能模块,而其他功能模块的实现仅通过安装扩展模块达成。这样的话,在工厂装配接线完成的控制系统,到现场安装时只需要增加不同的扩展模块,通过简单的总线连接即可实现功能扩展。因此,控制系统的成
本就自动和具体的装配等级相适应。
新的特点
新的 Climatix DH 控制器具有内置的数据存储功能。通过对获取的数据进行分析可了解设备是否有达到期望的能效。此外出现故障时这些数据也有助于排查故障原因。
通信
所有的西门子区域供热控制器都能够满足其特定使用范围的通信需求。在这方面所使用的是一致通用的开放性标准通信协议。这些保证了客户能和外部设备进行数据交换,也兼顾了未来所需的通信能力。Climatix DH提供了几种开放性协议供选择。
阀门和执行器
阀门和执行器的类型和区域供热的具体需求相适应。在这方面您将从我们的执行器的安装快捷性和安全性中获益,并且分享我们作为领先的阀门和执行器制造商所获得的经验。
高精度高速度地控制设备
西门子的现场控制检测设备完善了区域供热应用的产品系列。该系列包括大小型区域供热系统分站一次侧和二次侧应用的控制阀、执行器和传感器。具有高控制精度和反应速度的电磁阀可用于关键的生活热水应用。
多样化应用
RWD 系列产品的应用功能已经可以满足大部分热力公司的需求。其中涉及供热回路数量、类型和生活热水处理方面的进一步需求,Climatix DH 采用了一种新的功能块方案加以满足。此创新的核心思想是,大部分设备上一个供热回路的功能和其他供热回路一样,不同的只是供热回路的数量和水力循环回路的数量、前置调节器和生活热水回路。此功能块构建于西门子建筑工程成熟的控制算法基础之上。
高效满足客户期望
Climatix DH 所具有的高度灵活性能够使您
在传感器选择、阀门和执行器的控制信号
以及和建筑管理系统的融合方面简便快捷
地满足客户的要求。
设备运行趋势
Scope 软件能现场用趋势图表示温度和阀门控制信号之间的关系。还能分析受控系统的表现,计算具体的最佳控制参数 — 例如Kp 值,以便在系统更改后检查其当前的运行表现。
突出特点
■ 借助于专门的控制算法和联网实现能源效率
■ 具前瞻性的通信能力
■ 面向未来的投资
■ 用户友好的操作性能
■ 按照运行趋势和事件进行设备趋势记录
■ 控制精度高、反应速度快是
