SQL321B570 西门子蝶阀执行器
SQL321B570 | 西门子蝶阀执行器 | 资料下载 |
同类产品 | 西门子蝶阀执行器 SQL321B270,SQL321B1400,SQL321B50,peita |
SQL321B570 西门子蝶阀执行器 24H服务热线 18653198028 .销售工程师: 孔功 QQ 1319331276 |

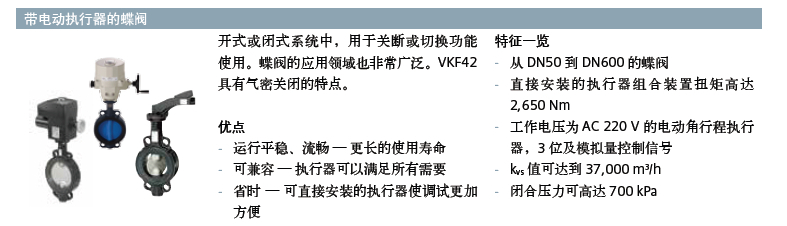

SQL321B570 西门子蝶阀执行器用于 VKF42.. 蝶阀
· SQL321B.. 工作电压 AC 220 V、2 位 (SPDT) 控制信号
· SQL361B.. 工作电压 AC 220 V、DC 0…10 V 控制信号
· 可选 1000 电位计和辅助开关
· 标称旋转角度 90°
· 具有手轮和阀位指示
· 内置防凝加热元件
SQL321B570 西门子蝶阀执行器用途
在暖通空调系统中用于驱动 VKF42.. 系列蝶阀,作为截止阀和控制阀。
机械设计
执行器由控制器的开/关信号 (SPDT) 或 DC 0…10 V 控制信号驱动,并产生旋转运动,通过驱动器送至阀门。
执行器无需维护。此类执行器具有可逆异步电机,可通过齿轮系驱动主轴,然后由主轴带动蝶阀的方轴。
型号 SQL321B25 手轮主轴上安装了弹簧,因此必须保持手轮推入才能手动操作。对于其他型号,手轮则直接连接到蜗杆轴上。

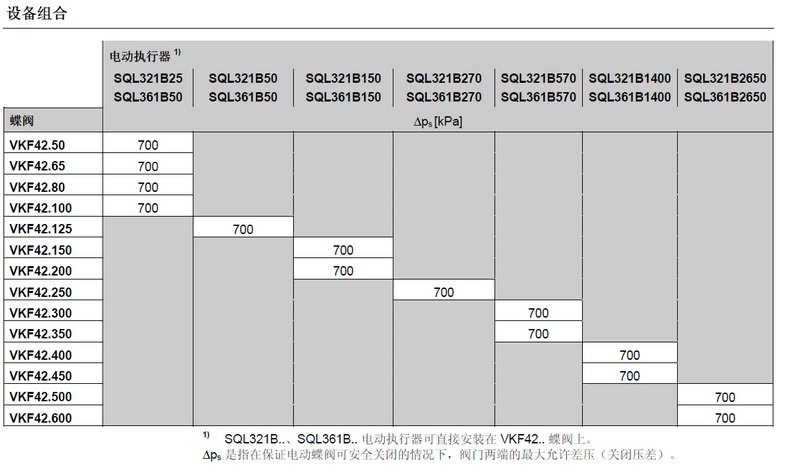

执行器旋转角度为 90°,适用于西门子 VKF42.. 系列蝶阀。在自动运行过程中,行程受两个内置行程开关限制。
SQL321B系列执行器型号一览表:
产品型号 |
工作电压 |
控制信号 |
50 Hz、90° 情况下的定位时间 |
额定扭矩 |
SQL321B25 |
AC 220 V |
两位 |
11 S |
25 NM |
SQL321B50 |
AC 220 V |
两位 |
19 S |
50 NM |
SQL321B150 |
AC 220 V |
两位 |
39 S |
150 NM |
SQL321B270 |
AC 220 V |
两位 |
39 S |
270 NM |
SQL321B570 |
AC 220 V |
两位 |
47 S |
570 NM |
SQL321B1400 |
AC 220 V |
两位 |
76 S |
1500 NM |
SQL321B2650 |
AC 220 V |
两位 |
105 S |
|
2650 NM
SQL321B570 西门子蝶阀执行器,大量库存,特价销售!
|
