2WR6兰吉尔热表 兰吉尔超声波热量表DN20户表
2WR6 | 兰吉尔超声波热量表 | 资料下载 |
同类产品 | 兰吉尔超声波热量表户表,T230,兰吉尔热量表栋表UH50,西门子管网型热表FUE380 |
2WR6兰吉尔超声波热量表 24H服务热线 18653198028 .销售工程师: 孔功 QQ 1319331276 |
2WR6兰吉尔户表根据超声波原理设计而成,用来测量以水为媒体的热交换器管路上的流量和热能,
主要特点如下:
• 无任何活动部件,故无磨损
• 依照 EN1434 标准的计量精度范围为 1:100 ,测量范围可达 1:1000
• 安装方向不受限制,可装于进水或回水管路上,无需稳流部件或直管段安装要求
• 具有年设置日
• 可保存 15 个月数据
• 电池工作寿命最长达 11 年
• 光电接口符合 IEC870 (M-bus)标准
• 可选通信接口:脉冲输出或 M-bus
• 具有自我诊断功能
应用
2WR6 为即装式热能表,主要用来测量住宅小区的热量消耗和中央空调系统的冷量消耗;不适用于以水和乙二醇混合物为介质的供热系统。
热能表的设计思想

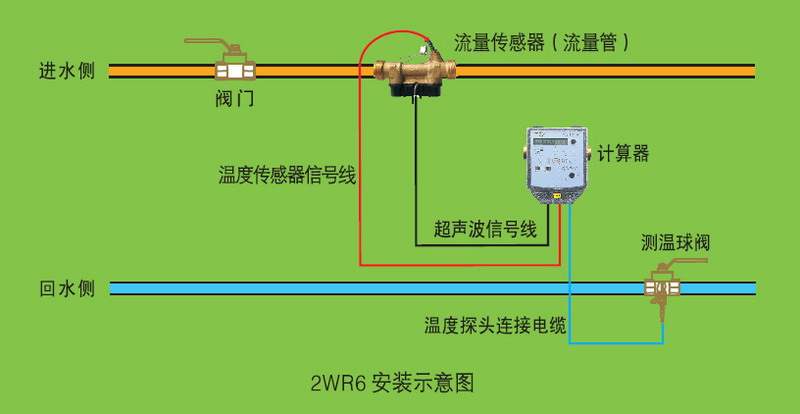

热能表由一个计算器,一个流量传感器和两个温度探头组成,各组成部件通过电缆相连接。
工作原理
一定时间内用户所消耗的热量与该段时间内的进回水之间的温差和流量成正比关系。
通过水流方向和逆水流方向发射的超声脉冲在测量管内进行流量测量。在顺水方向,发射器与接收器之间的延迟时间缩短,而在逆水方向其延迟时间则加长,对应的流量可以
通过测量到的延迟时间进行计算。
进水和回水之间的温差由铂金电阻进行测量。
对进水与回水之间的温差和热水量即流量相乘并进行积分,其结果(寄存并显示)就是所消耗的热(冷)能,物理单位 kWh / MWh, 或 MJ / GJ, 流量为 m
